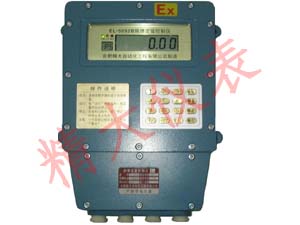

EL-5092BK系列膈爆定值控制倥
■產品概述
EL-5092B(EL5092BK)系列隔爆定值控制儀(亦稱：裝車控制儀、批量灌裝控制器)，廣泛應用于石油、化工產品的自動定量裝車、裝桶，批量灌裝控制，多種介質的高精度混合配比發放、控制，以及生產過程中的中間計量功能，是自動化發放系統構成的基本單元。該產品是在學習了國外同類產品先進技術的基礎上，深入了解國內用戶的實際需求，為中國用戶量身訂做，可完全替代國內外同類型產品。
■儀表特點和功能
EL-5092B系列隔爆定值控制儀以其技術先進、外形美觀、功能齊全、操作方便、使用可靠而深受客戶青睞。它采用工業級CPU微處理器為內核，具有LCD液晶數碼及漢字顯示類型供選擇。電路設計和軟件設計上同時采用看門狗（WDT）的處理技術，電源進線采用了電源濾波器，提高了系統的抗電磁干擾能力，可廣泛用于流量計量顯示，定量裝車，裝桶及配料控制等使用場所，具備累積流量顯示，瞬時流量顯示，發料數據查詢，多段順序控制，泵控制等多種功能？蓡螜C安裝使用，也可通過RS-485通訊接口與計算機構成自動計量，控制管理系統，實現發油發料的監控，數據統計，打印及網絡(luò )化管理。
EL-5092BK型隔爆定值控制儀是該系列產品中具有前瞻性的產品，它采用高速超大規模增強型工業級SOC內核，非接觸IC卡技術及最新電子工藝，具有測量精度高，運行速度快，抗干擾能力強，通訊距離遠且高速可靠，操作方便，易于維護等優點。操作機箱采用隔爆型設計，內部含有非接觸IC卡讀卡器，可將不同的非接觸IC卡分管理員、操作員二級權限、進行二級密碼管理、顯示部分采用320x240點陣的大屏幕背光圖形液晶顯示屏，多達15行的漢字顯示，顯示信息量大，方便客戶操作，界面友好。為提高EL-5092B系列隔爆定值控制儀的透明度，機器內所有的參數都對用戶開放，即操作者通過鍵盤能知道機內的任一參數。EL-5092B隔爆定值控制儀具有單路定量控制功能。EL-9052BK具有單路定量、雙路定量等多種控制方式。與國內同類產品相比，該系列產品不僅技術領先，同時具備前瞻性的優越性能，操作界面直觀明了，是石化行業儲運部門的首選產品。
■選型表
■儀表功能和特點
EL-5092B型
1.具有遠地聯網和本地單機兩種工作方式。
2.機箱采用防爆設計，可單獨安裝，也可安裝于專用操作柜中。
3.有桶裝和車船裝兩種發貨方式。
4.可直接按質量或體積發貨，并同時上傳至上位機。
5.具有人工置溫和自動采溫等兩種方式，具有溫度自動補償功能。
6.具有掉電保護和記憶掉電前工作狀態功能，來電后繼續原工作，現場工作具有發油啟動鍵和緊急停止鍵。
7.可配接外掛式高亮大字符顯示器，與控制儀同步顯示。
8.配有RS-485/232通訊接口，與上位機組成監控發油管理系統。
9.在通訊線上，加入了三級防雷、防靜電電路、具有較強的抗雷擊和防靜電能力。
10.重要參數操作權限設置功能（計量工程師操作密碼）
11.具有流量及閥門指示燈，便于故障判斷。
EL-9052BK型，除了具有EL-5092B功能外，還具有以下功能
1.非接觸式IC卡設計，用戶可以根據要求，實現IC卡分級權限控制，身份識別管理。
2.背光式單色漢字液晶顯示器（320x240點陣，20字x15行漢字），具有顯示美觀大方，不受周?chē)h(huán)境光線影響，清晰美觀。
3.可定制彩色液晶顯示模塊（320x240點陣，20字x15行漢字）。
4.使用溫度-30℃~80℃，需定制。
5.具有雙路同時控制灌裝發料功能。
6.能接受靜電接地開關信號（未接靜電夾不能發油）
7.能接受溢油液位開關信號（溢油時自動停泵，關閥）
8.具有遠程電腦控制，本地單機控制，票單控制，IC卡控制等發料方式。
9.機內儲存100條/鶴位的脫機記錄。
■主要技術參數
| 序號 | 參數 | EL-5092B | EL-5092BK-Ⅰ/Ⅱ |
| 1 | 流量計信號輸入 | 電壓脈沖Vp-p≥3V，電流脈沖Lp-p≥3mA，頻率0-2000Hz，機器提供DC12V或DC24V流量變送器供電電源。 | |
| 2 | 溫度信號輸入 | 兩線制或三線制4-20mA電流型溫度變送器（或密度計）機內提供DC12V或DC24V溫度變送器供電電源 | |
| 3 | 防靜電接地開關輸入 | 無源接點的接地電阻輸入 | |
| 4 | 防溢液位開關輸入 | 無源接點輸入（若用電流型或電壓型，訂貨時特別說明） | |
| 5 | 流量通道數 | 1路 | 1~2路 |
| 6 | 溫度通道數 | 1路 | 1~2路 |
| 7 | 閥控制輸出路數 | 1路 | 1~2路 |
| 閥控制輸出負載 | 24VDCX2A，兩段或多段，大小閥控制。 | ||
| 8 | 泵控制輸出路數 | 1路 | 1~2路 |
| 泵控制輸出負載 | 24VDCX0.5A | ||
| 9 | 顯示 | 8段碼LCD | 320X240背光LCD中文圖形液晶顯示 |
| 10 | 鍵盤 | 隔爆式金屬鍵盤（按鍵與儀表腔隔離） | |
| 11 | 數據掉電保護時間 | 不少于6個月 | 不少于6個月 |
| 12 | 日歷、時鐘 | 無 | 有 |
| 13 | 通訊接口 | RS-485 | |
| 14 | 波特率 | RS-232/485；2400,4800,9600bps | |
| 15 | 通訊防護及通訊距離 |
通訊接口采取三級防雷，抗靜電措施，具有抗雷電和防靜電能力，通訊距離可達0.5KM |
|
| 16 | 通訊協議 | 企業內部協議 | |
| 17 | 發油模式 | 遠程聯網，現場本地發貨，可轉換 | 遠程聯網、現場本地、票單發貨、IC卡方式、可轉換 |
| 18 | 密碼操作 | 參數密碼保護 | 操作員、管理員二級密碼權限 |
| 19 | IC卡操作 | 無 | 有 |
| 20 | 歷史記錄查詢 | 無 | 有 |
| 21 | 發料數據記錄 | 無 | 100條/鶴位 |
| 22 | 系統控制計量精度 | 等同于流量計的精度 | |
| 23 | 供電電源 | 220VAC±10% 50Hz | |
| 24 | 防爆等級 | dⅡBT4 | |
| 25 | 防護等級 | IP54 | |
| 26 | 環境溫度 | -20℃~50℃ | |
| 27 | 電氣接口 | G1寸x4 | |
| 28 | 外形尺寸 | 320（寬）x460（高）x130（厚） | 320（寬）x460（高）x150（厚） |
| 29 | 安裝固定尺寸 | 350x250 | 375x220 |
| 30 | 安裝方式 | 壁掛式，可直接用螺絲固定于立柱或墻壁上，或者安裝與專用操作柜中。 | |
| 31 | 專用安裝操作柜 | 600（寬）x1600（高）x400（深） 可選擇項 | |
| 32 | 重量 | 20kg | |
■系統典型流程構成如下圖所示
■配線說明
1.供電電源線（AC220V）：護套電纜RVVx1.5
2.流量計、溫度變送器至控制儀：屏蔽電纜RVVP3x0.75
3.控制閥門、操作柱至控制儀：護套電纜RVV3x1.0
4.靜電接地開關量、溢油開關至控制儀：屏蔽電纜RVVP4x0.75
5.大屏幕顯示器至控制儀：屏蔽電纜RVVP6x0.75
6.控制儀至控制室上位機：通訊屏蔽電纜RVVSP4x1.0
■訂貨須知
1.請詳細注明所需儀表的型號、名稱和臺數，被測流體的名稱，管道的口徑以及工作環境。
2.注明配套的流量計的型號及發訊器發信的輸出制式（兩線制還是三線制，發訊器供電電源等），溫度變送器，控制閥供電電源以及電纜等部件的型號和規格。
3.管道內流體的基本性質及使用溫度范圍，定量控制儀表使用溫度環境。
4.是否需要控制泵、電液磁閥或其他外設，有無其他特殊要求。
